KOYO

工业用产品

新製品情報

KF千页轮
[G/G, R/G]

< 特性 >

  • 砂带片会自然损耗掉落，不会造成堵塞；
  • 可代替沾砂轮使用；表面粗糙度可长期保持一致；
  • 自动散热，可防止烧件；
  • 适用于带有均匀曲线的工件；
  • 干磨，柔韧性好，确保获得一致抛磨效果。

< 规格 >

名称 G/G KF千页轮 R/G KF千页轮
类型 DAK YWK
胶水 胶合剂 树脂黏合剂

< 标准尺寸 >

请参阅下面的"KF千页轮可选择型号表"

< 生产粒度 >

  #40 #60 #80 #100 #120 #150 #180 #220 #240 #280 #320 #400 #600 #0
DAK 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
YWK 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
PAGE TOP

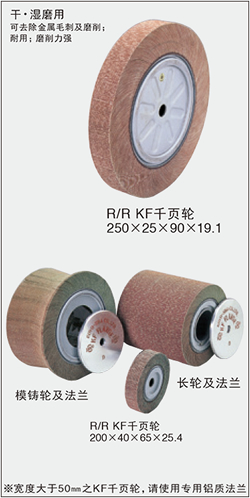

R/R KF千页轮
[R/R]

< 特性 >

  • KOYO提供若干种不同砂布的KF千页轮以供选择，请根据您的实际需要选择。
  • R/R KF千页轮的研磨效果比G/G千页轮更好，而且更耐用，较适用于自动抛光机。

< 规格 >

产品名称 R/R KF千页轮
产品符号（类型） CAT、EAK、SAK、WAK、ABR
粘接剂 R/R（树脂黏合剂）

< 产品 >

  磨削力 寿命 柔软性 强度 特性
CAT 5 3 3 3 磨削力强，但消耗较快。
EAK 4 5 3 5 使用加强型垫布，一般用于金属。
SAK 3 4 4 4 垫布柔韧性好，可获得均匀线纹。
WAK 4 4 4 4 使用中，细磨粒，磨削力强，柔韧性好。
AWR 4 4 4 3 兼顾磨削和精磨性能，是细粒度专用砂布。
评估值 1   5
小
大

< 生产粒度 >

  #40 #50 #60 #80 #100 #120 #150 #180 #220 #240 #280 #320 #400 #500 #600 #800 #1000
CAT 〇 〇 〇 〇 〇 〇 〇 〇
EAK 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
SAK 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
WAK 〇 〇 〇 〇 〇 〇 〇 〇 〇
AWR 〇 〇 〇 〇 〇 〇

< 标准尺寸 >

请参阅下面的"KF千页轮可选择型号表"

KF千页轮可选型号表mm

  外径 100 125 150 180
200		 250 300 350 400
内径       65 90 90 130 165 130 165 190 240 130 190 240
宽度
内置法兰
（无需法兰)		 20 ○ ○ ○ ○ ○ ○ ○       ◎
25 ○ ○ ○ ○ ○ ○ ○ ◎ ○   ◎   ○ ◎
30 ○ ○ ○ ○ ○ ○ ○ ◎ ○   ◎     ◎
35         ○   ○       ◎
40   ○ ○ ○ ○ ○ ○   ○ ◎ ◎ ◎ ○ ◎ ◎
45         ○   ○       ◎
50 ○ ○ ○ ○ ○ ○   ○ ◎ ◎ ◎   ◎ ◎
独自法兰
（需特殊法兰)		 55         ○   ○     ○ ○
60         ○ ○ ○   ○ ○ ○ ○   ○ ○
65         ○ ○ ○   ○ ○ ○     ○
75         ○ ○ ○   ○ ○ ○ ○   ○ ○
80           ○     ○         ○
85         ○ ○ ○   ○   ○     ○
90         ○   ○       ○
100         ○ ○ ○   ○ ○ ○ ○   ○ ○

○ /◎・・・可供选择

◎・・・・・・宽度小于50㎜，但需要独立法兰

※  每个新的KF千页轮的外经一般看起来略小于它的实际尺寸，砂带片在使用时会受到离心力的作用而直立。

※  订购内置型或独立法兰的KF千页轮时，

请指明中孔内经尺寸；

如：外经350×宽75×内经130

KF轮专用法兰

项　目 KF轮内径 需配法兰的KF千页轮规格
180D型×轴径 65mm专用 外径180、200·宽度51mm以上
300D型×轴径 90mm专用 外径250、300·宽度51mm以上
350D型×轴径 130mm专用 外径300、350、400·宽度51mm以上
350型×轴径 145mm专用 外径300、350、400·所有宽度
350E型×轴径 165mm专用 外径300、350·所有宽度
400D型×轴径 190mm专用 外径350、400、450·所有宽度
400H型×轴径 240mm专用 外径350、400·所有宽度

※  宽度大于50㎜的KF千页轮很重，为了您的安全着想，我们要求您使用独立法兰。

※  如果宽度超过100㎜以及外径、内径尺寸不在本规格范围内，请与我们联系。

另外需要特殊规格类型“SL”（SLIT）开缝、“SSL”（SPIRALSLIT）螺旋开缝，也请与我们联系。

KF千页轮最大转数

外径×内经(mm) 宽度(mm)
20～50 51～100 101～125 126～150 151～175 176～200
100×
7500 - - - - -
125×
6000 - - - - -
150×
5000 - - - - -
180×
4600 3800 - - - -
200×65
4000 3500 2900 2800 2800 2700
250×90
3500 3000 2900 2800 2800 2600
300×90
3000 2500 2400 2300 2300 2300
300×130
3000 2500 2100 1800 1700 1600
300×165
3000 2500 2100 - - -
350×130
2600 2300 1900 1700 1600 1500
350×165
2600 2300 2100 - - -
350×190
2600 2100 2100 2000 1900 1800
350×240
2400 2400 - - - -
400×130
2100 2100 1900 - - -
400×190
2100 2100 1800 1700 1600 1600
400×240
2400 2100 - - - -
●如何选择KF千页轮（举例）
检查工件   （不锈钢去除毛边）
↓   ↓
选择磨粒粒度   #80
↓   ↓
选择产品类型 ・・・・・・・・・・・・・・・・
重视磨削力		 WAK
↓   ↓
选择产品尺寸 ・・・・・・・・・・・・・・・・ 300×25×90×25.4
    ↓
R/R KF千页轮WAK-80
300×25×90×25.4
